膜盒的工作原理是什么？
发布时间:2025-04-16

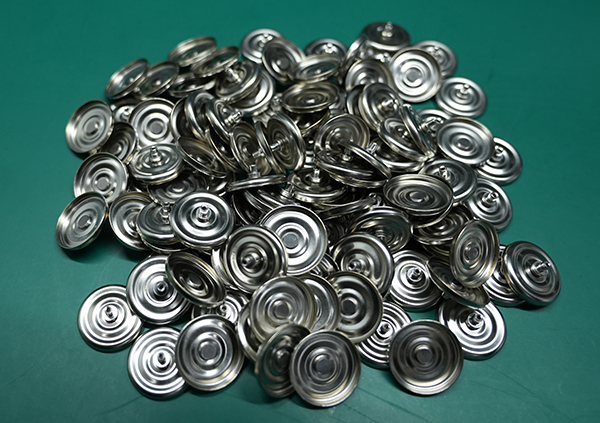

膜盒作为一种将压力信号转换为位移或力的敏感元件，其工作原理基于弹性元件的变形特性与压力之间的相互关系。膜盒通常由两个或多个金属膜片焊接或钎焊而成，形成一个封闭的腔体，内部一般充有一定压力的气体或液体，也可根据应用需求抽成真空。
当膜盒外部受到压力作用时，膜盒内、外产生压力差。以常见的用于压力测量的膜盒为例，假设膜盒外部压力升高，高于膜盒内部压力，此时膜盒受到向内的压力差作用。由于膜片具有良好的弹性，在压力差的作用下，膜片会发生弹性变形，膜盒整体趋向于收缩。这种收缩变形会产生一个与压力差成正比的位移，该位移可以通过机械传动机构或电子传感器进行检测和转换，从而间接测量出外部压力的大小。
相反，如果膜盒外部压力降低，低于膜盒内部压力，膜盒会受到向外的压力差作用，膜片将向外膨胀，膜盒整体趋向于扩张，同样会产生与压力差对应的位移。在一些应用中，膜盒的变形位移还可以通过连杆等机械结构传递，用于驱动阀门的开闭、调节仪表指针的位置等，实现对压力相关过程的控制和指示。
在温度补偿方面，膜盒也发挥着重要作用。某些膜盒被设计用于补偿因温度变化引起的系统误差。由于材料的热胀冷缩特性，许多系统在温度变化时会产生性能波动。例如在一些精密压力测量仪表中，膜盒与测量元件配合使用。当温度发生变化时，膜盒会因温度改变而产生相应的膨胀或收缩。这种由温度引起的膜盒变形可以被巧妙地利用，通过合理设计膜盒与测量元件之间的机械连接和力学关系，使膜盒的温度变形能够抵消或补偿测量元件因温度变化产生的误差，从而确保整个系统在不同温度环境下都能保持较高的测量精度。
此外，在一些压力控制装置中，膜盒的工作原理还涉及到力的平衡。膜盒的变形会产生一个恢复力，当外部压力与膜盒内部压力差所产生的作用力与膜盒的恢复力达到平衡时，膜盒会处于一个稳定的变形状态。这种力的平衡状态对应着特定的外部压力值，通过检测膜盒的变形位置或相关物理量，就可以准确判断外部压力是否处于设定的范围，进而实现压力控制功能。例如在一些气动控制系统中，膜盒根据压力变化变形，推动阀芯动作，调节气体流量，以维持系统压力稳定在设定值附近。
