膜盒的核心工作原理是什么？其敏感元件如何实现压力/位移转换？
发布时间:2025-05-08

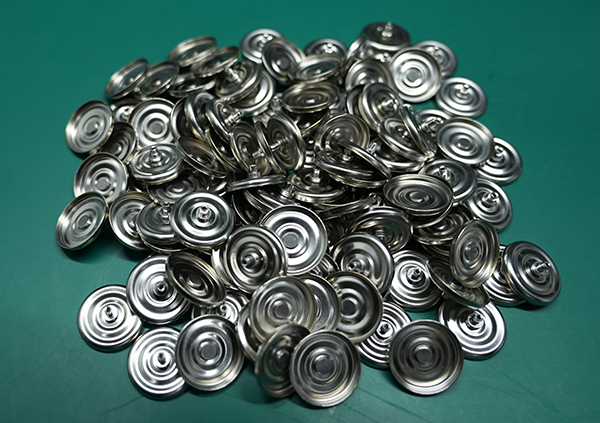

膜盒（Bellows）是一种基于弹性变形原理的压力敏感元件，通过将压力信号转换为机械位移或力输出，广泛应用于工业测量与控制领域。其核心原理与敏感元件设计如下：
基本工作原理：
弹性变形机制：膜盒由多层金属波纹片（通常为不锈钢、铜合金或镍基合金）通过焊接或液压成型制成，内部形成封闭腔体。当腔体承受压力（P）时，波纹片沿轴向伸长或压缩，产生线性位移（ΔL）。
压力-位移关系：在弹性范围内，位移量与压力成正比（ΔL = K·P，K为灵敏度系数），典型灵敏度为0.1-0.5mm/kPa（取决于材料与结构参数）。
恢复力来源：波纹片的弹性恢复力（F = E·t³·ΔL/L³，E为弹性模量，t为壁厚，L为波纹周期）与压力作用力平衡，形成稳定输出。
敏感元件设计关键：
测量介质为腐蚀性气体时，选用哈氏合金C-276（耐Cl⁻浓度≥20000ppm）；高温环境（≥400℃）采用Inconel 625（热膨胀系数12.4×10⁻⁶/℃）。
端部焊接采用电子束焊（焊缝强度≥母材80%），泄漏率≤1×10⁻⁹ Pa·m³/s。
内置波纹管补偿元件（如金属弹簧或充气腔）消除温度漂移（温度系数≤0.01%FS/℃）。
波形选择：U型波纹片（压缩效率高）适用于低压场景，Ω型波纹片（疲劳寿命长）用于高压或交变载荷。
层数与壁厚：多层结构（通常3-10层）提升耐压能力（如8层316L不锈钢膜盒可承受10MPa），壁厚0.05-0.2mm平衡灵敏度与强度。
波纹结构优化：
密封与补偿：
材料匹配：
